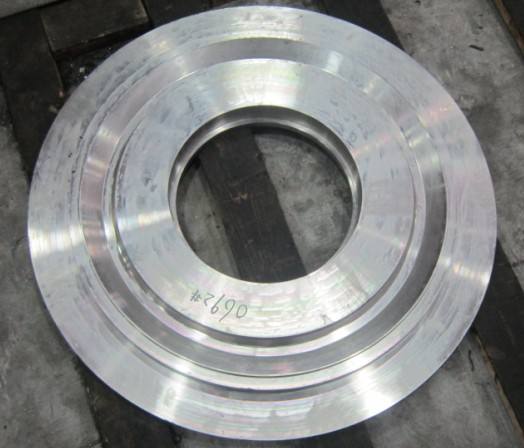

利用鍛壓機械對金屬坯料施加壓力，使其產(chǎn)生塑性變形以獲得具有一定機械性能、一定形狀和尺寸鍛件的加工方法。鍛壓(鍛造與沖壓)的兩大組成部分之一。通過鍛造能消除金屬在冶煉過程中產(chǎn)生的鑄態(tài)疏松等缺陷，優(yōu)化微觀組織結(jié)構(gòu)，同時由于保存了完整的金屬流線，鍛件的機械性能一般優(yōu)于同樣材料的鑄件。機械中負載高、工作條件嚴峻的重要零件，除形狀較簡單的可用軋制的板材、型材或焊接件外，多采用鍛件。

鍛造按成形方法可分為：

①自由鍛。利用沖擊力或壓力使金屬在上下兩個抵鐵（砧塊）間產(chǎn)生變形以獲得所需鍛件，主要有手工鍛造和機械鍛造兩種。

②模鍛。模鍛又分為開式模鍛和閉式模鍛．金屬坯料在具有一定形狀的鍛模膛內(nèi)受壓變形而獲得鍛件，又可分為冷鐓、輥鍛、徑向鍛造和擠壓等等。

按變形溫度鍛造又可分為熱鍛（鍛造溫度高于坯料金屬的再結(jié)晶溫度）、溫鍛（鍛造溫度低于金屬的再結(jié)晶溫度）和冷鍛（常溫）。鋼的再結(jié)晶溫度約為460℃，但普遍采用800℃作為劃分線，高于800℃的是熱鍛；在300～800℃之間稱為溫鍛或半熱鍛。

鍛造用料主要是各種成分的碳素鋼和合金鋼，其次是鋁、鎂、銅、鈦等及其合金。材料的原始狀態(tài)有棒料、鑄錠、金屬粉末和液態(tài)金屬。 金屬在變形前的橫斷面積與變形后的橫斷面積之比稱為鍛造比。正確地選擇鍛造比、合理的加熱溫度及保溫時間、合理的始鍛溫度和終鍛溫度、合理的變形量及變形速度對提高產(chǎn)品質(zhì)量、降低成本有很大關(guān)系。

一般的中小型鍛件都用圓形或方形棒料作為坯料。棒料的晶粒組織和機械性能均勻、良好，形狀和尺寸準確，表面質(zhì)量好，便于組織批量生產(chǎn)。只要合理控制加熱溫度和變形條件，不需要大的鍛造變形就能鍛出性能優(yōu)良的鍛件。

鑄錠僅用于大型鍛件。鑄錠是鑄態(tài)組織，有較大的柱狀晶和疏松的中心。因此必須通過大的塑性變形，將柱狀晶破碎為細晶粒，將疏松壓實，才能獲得優(yōu)良的金屬組織和機械性能。

經(jīng)壓制和燒結(jié)成的粉末冶金預(yù)制坯，在熱態(tài)下經(jīng)無飛邊模鍛可制成粉末鍛件。鍛件粉末接近于一般模鍛件的密度，具有良好的機械性能，并且精度高，可減少后續(xù)的切削加工。粉末鍛件內(nèi)部組織均勻，沒有偏析，可用于制造小型齒輪等工件。但粉末的價格遠高于一般棒材的價格，在生產(chǎn)中的應(yīng)用受到一定限制。 、

對澆注在模膛的液態(tài)金屬施加靜壓力，使其在壓力作用下凝固、結(jié)晶、流動、塑性變形和成形，就可獲得所需形狀和性能的模鍛件。液態(tài)金屬模鍛是介于壓鑄和模鍛間的成形方法，特別適用于一般模鍛難于成形的復(fù)雜薄壁件。

不同的鍛造方法有不同的流程，其中以熱模鍛的工藝流程最長，一般順序為：鍛坯下料；鍛坯加熱；輥鍛備坯；模鍛成形；切邊；中間檢驗，檢驗鍛件的尺寸和表面缺陷；鍛件熱處理，用以消除鍛造應(yīng)力，改善金屬切削性能；清理，主要是去除表面氧化皮；矯正；檢查，一般鍛件要經(jīng)過外觀和硬度檢查，重要鍛件還要經(jīng)過化學(xué)成分分析、機械性能、殘余應(yīng)力等檢驗和無損探傷。
